Steckervergleich Bios-Batterien

Wenn Sie weitere Varianten habe - einfach mir zukommen lassen ...
Maße in mm V1 V2
Abstand Kontakte 1,0 1,25
Steckerkörper Breite hinten 5,0 5,2
Gesamtlänge 5,0 4,0



klick fuer groesser
Maße in mm V1 V2
Abstand Kontakte 1,0 1,25
Steckerkörper ohne Führungssteg Breite 2,3 3,0
Steckerkörper mit Führungssteg Breite 3,0 3,5
Steckerkörper ohne Führungsstege Höhe 2,0 2,3

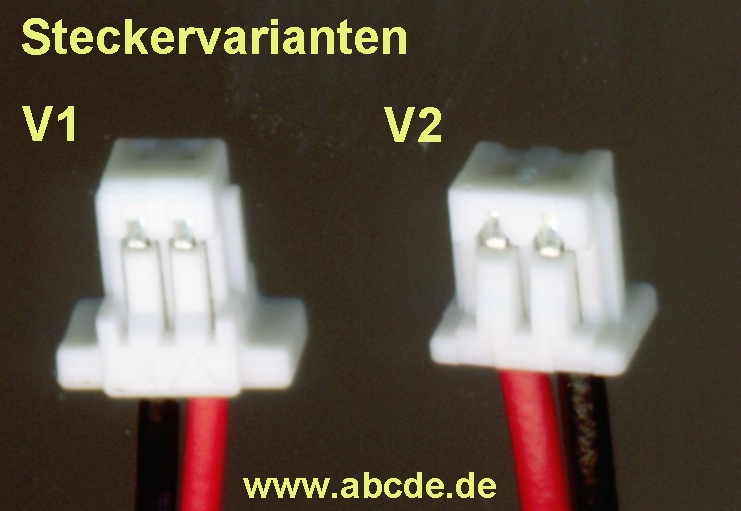

Besonderheiten (in dieser Ansicht):

V1 hat "unten" (nicht sichtbar)
3 Stege ganz hinten am Ende des Steckers

V2 hat "oben" noch zwei Führungsstege
über den Chrimpkontakten
"unten" (nicht sichtbar) ist ein kleine Einrastnase

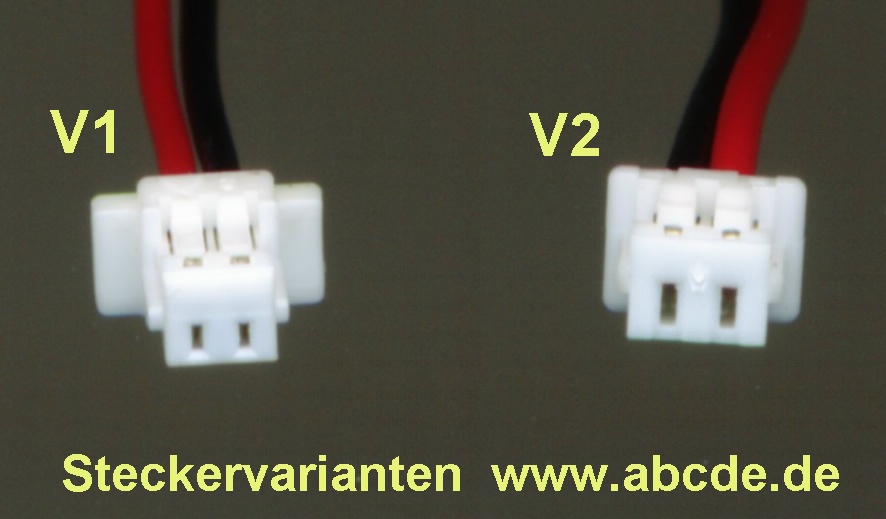

klick fuer groesser Hier sind bei V2 die 2 Führungsstege
über den Chrimpkontakten gut zu sehen.
V1 hat keine

Hinweise / Hersteller:
Stecker Version V1 konnte ich noch nicht
identifizieren  -  bin dankbar für einen Hinweis

Stecker Version V2 ist vermutlich ein
Molex (R) 1.25mm Pitch PicoBlade™
Wire-to-Wire and Wire-to-Board
(Partno. 51021-0200)

Wichtiger Hinweis:
Es gibt auch bei gleichem Stecker unterschiedliche Pinbelegungen
von Plus (rot) und
Minus (schwarz)


Datei: stecker-v1-v2.html  Stand   9/2013
